防水板

产品介绍

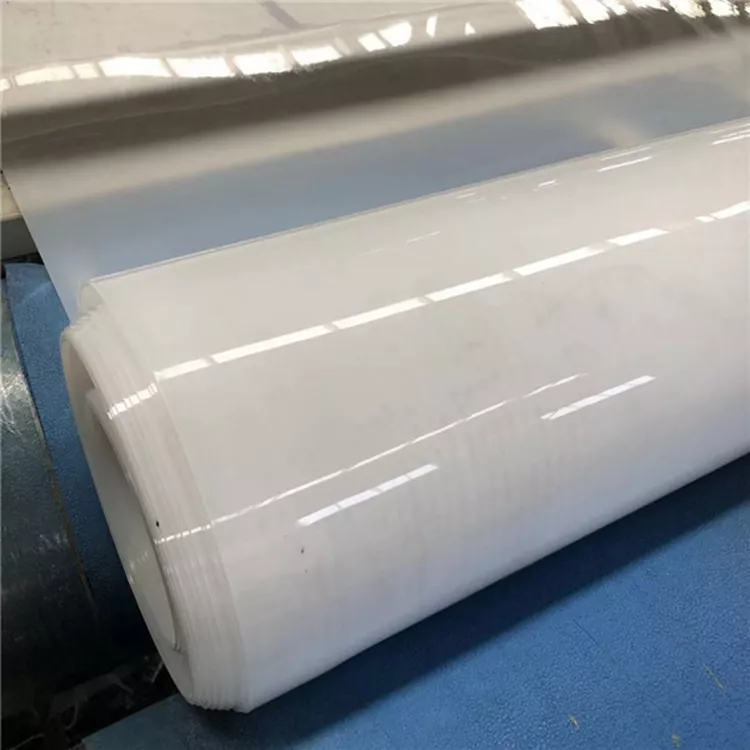

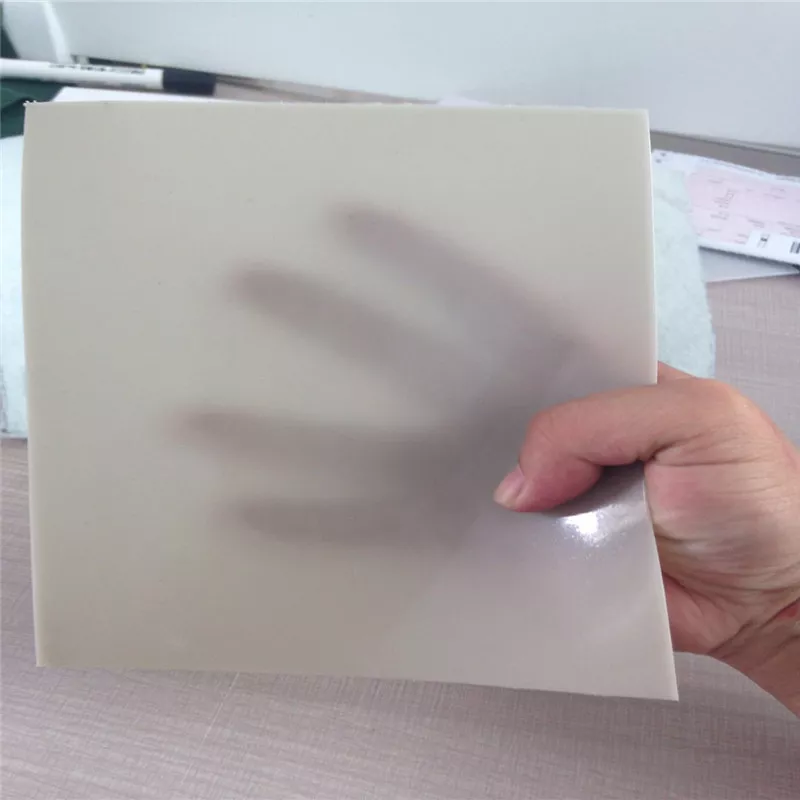

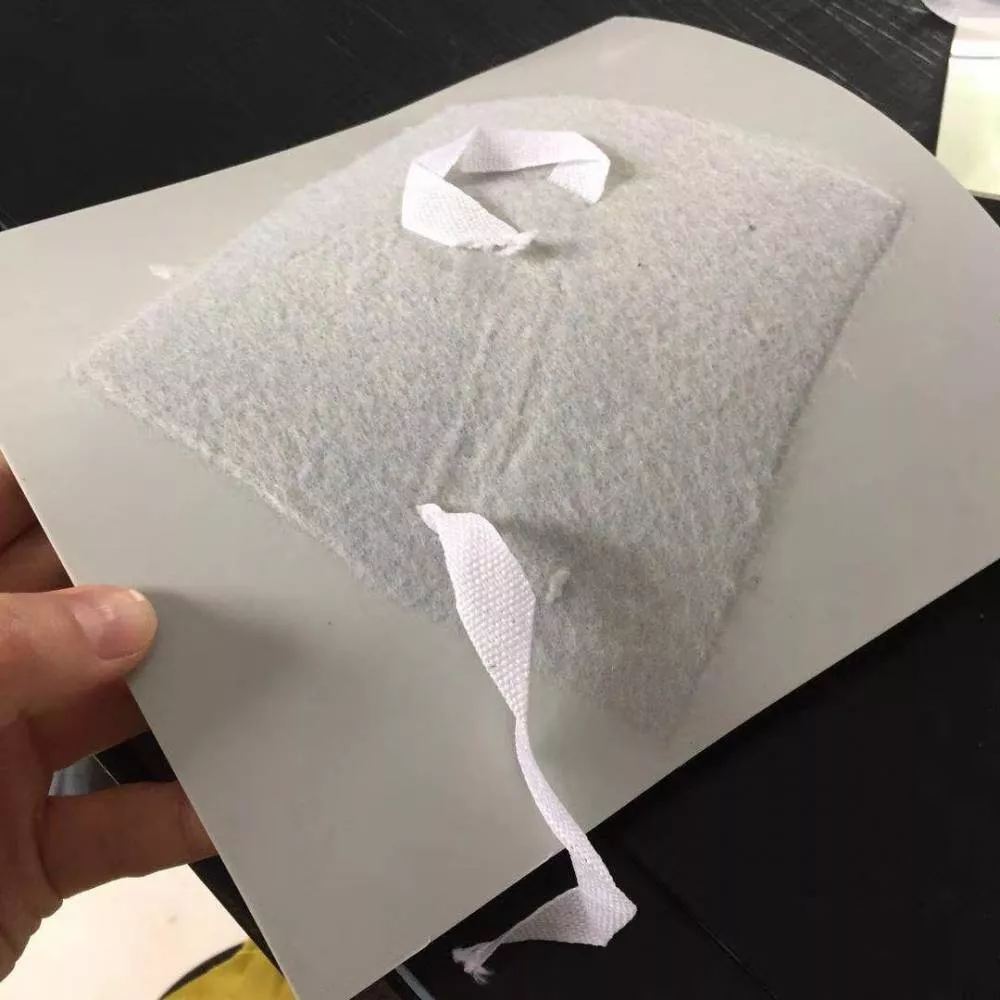

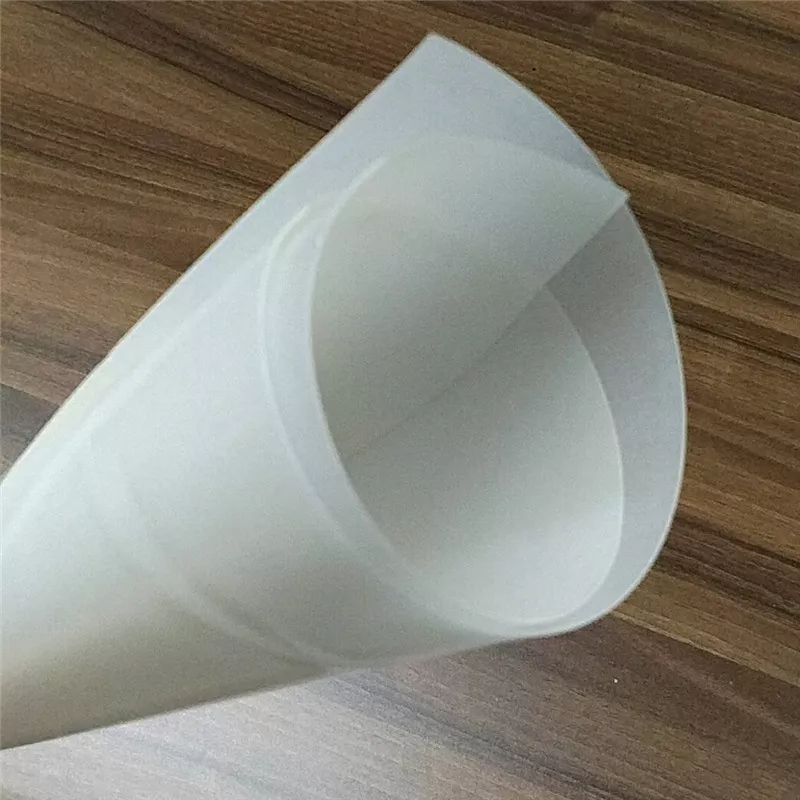

防水板是以高分子聚合物为基本原料制成的一种防渗材料，既可以防止液体渗漏，也可以预防气体挥发。在建筑、交通、地铁、隧道、工程建设中广泛运用。防水板又叫土工膜，习惯上把≥0.8mm厚的土工膜叫防水板，<0.8mm的叫土工膜，它是以高分子聚合物为基本原料制成的一种防渗材料，分为均质片防水板和复合防水板。

产品特点

1、优良的柔韧性、防渗性、延伸率及耐磨性;

2、具有较好的隔离性、抗穿刺性;

3、无化学污染;

4、耐酸碱及多种化学物质，尺寸稳定性好，粘结性好，便于施工。

产品应用

防水板宽幅4-6m，重量为200-1500g/平方米，抗拉、抗撕裂、顶破等物理力学性能指标高，产品具有强度高、延伸性能较好、变形模量大、耐酸碱、抗腐蚀、耐老化、防渗性能好等特点。能满足水利、市政、建筑、交通、地铁、隧道、工程建设中的防渗、隔离、补强、防裂加固等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂，故可在非常规温度环境中使用，这种防水板常用于堤坝、排水沟渠的防渗处理，以及废料场的防污处理。

产品技术标准GB 18173.1-2012

施工方法：

隧道防水板铺设施工要点

1、防水板铺设应超前二次衬砌施工1～2个衬砌段，并应与开挖掌子面保持一定距离、在爆破的安全距离以外，其铺设应采用专用台架，铺设前进行精确放样，画出标准线后试铺，确定防水板每环的尺寸，并尽量减少接头。防水板应采用木螺钉或无钉铺设，并留有余量，表面应保证圆顺。

2、基面处理：

防水板施工前，应复核中线位置和高程，检查断面尺寸，保证衬砌施工后的衬砌厚度和净空满足规范和设计要求。

防水板铺挂前应进行的基面检查及处理的主要内容包括：

（1）初期支护表面应平整，无空鼓、裂缝、松酥，对于初支表面外露的锚杆头、钢筋网头等坚硬物应采用电焊或氧焊将齐根切除，并用1：2水泥砂浆抹平，以防止顶破排水板；

（2）对局部凹凸部分，应修凿、喷补，使其表面平顺，对超挖较大的部位必须挂网喷锚；

（3）基面明水应提前设盲管引排，对于洞顶的大面积渗水，可用防水板配合盲管集中引排到临时排水边沟；

（4）初期支护表面平整度应满足拱脚D/L≤1/6，拱顶D/L≤1/8（D为初期支护表面相邻两凸面间的距离，L为该两凸之间凹进去的深度）。

3、防水板的挂前拼焊

在洞外据拟铺挂面积的大小将2～3幅幅面较窄的成卷防水板下料，然后将其平铺在地面上拼焊成便于运输、铺挂的大幅面防水板，减少洞内作业的焊缝数量，以提高焊接质量。防水板应减少接头。

防水板拼接采用热合机双焊缝焊接，要求搭接宽度不小于100mm，控制好热合机的温度和速度，保证焊缝质量。焊缝应严密，单条焊缝的有效焊接宽度不应小于12.5mm.焊接前待焊接头板面应擦净，并应应根据材质通过试验确定焊接温度和速度。焊接时应避免漏焊、虚焊、烤焦或焊穿。

沿隧道纵向一次铺挂长度宜比本次二次衬砌施工长度多1.0m左右，以使与下一循环的防水层相接；同时可使防水层接缝与衬砌混凝土接缝错开1.0m左右，有利于防止混凝土施工缝渗漏水。

4、铺挂防水板

为保证防水板铺挂质量，应先进行试铺定位。

固定点间距的控制：尺量检查，固定点间距拱部0.5～0.7m，侧墙1.0～1.2m，在凹凸处应适当增加固定点，布置均匀。

松弛率：防水板吊环间距需根据其铺挂松弛率要求来确定，环向松弛率经验值一般取10%，纵向松弛率一般取6%。根据初期支护表面平整程度适当调整，以保证灌筑混凝土时板面与喷混凝土面能密贴。

防水板洞内铺挂宜由下至上、环状铺设，将预先焊接在防水板上的吊环用木螺钉固定在膨胀管上固定。

防水板铺设应超前二衬施工1～2个衬砌段，形成铺挂段→检验段→二衬施工段，流水作业。

5、铺后续接

防水板的“铺后续接”是指前后两幅大幅面防水板之间的连接，应先用热合焊机焊接环向接缝。施工应将待焊的两块板面接头擦净、对齐，保证搭接长度，严格控制焊接温度、焊机行走速度，保持焊机与焊缝良好接触，做到行走平稳。热合焊机焊完，应加强检查，对个别漏焊处用电烙铁补焊；对丁字焊缝因焊接困难、易漏焊或焊缝强度不足，采取用焊胶打补丁的方法补强处理。

6、焊缝检查

防水板的接头处不得有气泡、折皱及空隙，接头处应牢固，焊缝强度应不低于母材，通过抽样试验检测。

防水板的搭接缝焊缝质量采用“充气法”检查，当压力达到0.25MPa时停止充气，保持压力15min压力下降在10%以内，焊缝质量合格。

7、成品防护

当衬砌紧跟开挖时，衬砌前端的防水板要采取保护措施，防止爆破飞石砸破防水板；开挖、挂防水板、衬砌三者平行作业时，铺设防水层地段距开挖面不应小于爆破安全距离，并在施工中做好防水板铺挂成形地段防水板的保护：绑扎钢筋时，钢筋头加装保护套；焊接钢筋时在焊接作业与防水板之间增挂防护板；防水层安装后严禁在其上凿眼打孔；振捣混凝土时，振捣棒不得接触防水板。

在浇筑二次衬砌混凝土前，应检查防水层铺设质量和焊接质量，如发现有破损情况，必须进行处理。

防水板需要修补时，修补防水层的补丁不得过小，补丁形状要剪成圆角，不应有长方形、三角形等的尖角。防水层修补后一般用真空检查法检查。

8、铺设防水层安全保护和记录。

铺设防水层地段距开挖工作面不应小于爆破安全距离。二次衬砌时，不得损坏防水层。

防水层应按隐蔽工程办理，二次衬砌前应检查质量，并认真填写质量检查记录。

防水板焊接：

1.接缝处理是施工关键程序一般采用热焊接方法PE膜相接的表面加热处理使之表面熔化然后通过压力使之熔合成一体。

2.对于铺设好的防水板边缘接缝处要求不能有油污水份尘土等。

3.焊接前要调整好接缝处两幅边PE单膜使之搭接一定的宽度搭接宽度一般为6～8㎝且平整无折皱。

4.使用专用焊接机进行焊接。

焊缝质量检测:

1.检测方法应采用充气法及室内试验也可采用火花试验或超声波探测法。

2.检测设备采用气压式检测仪及真空检测仪。

焊缝质量要求:

1.对双缝充气长度为30-60㎜双焊缝间充气压力达到0.15-0.2MPa保持1-5min压力无明显下降为合格。

2.对单焊缝和T形结点及修补点应采取50㎝×50㎝方格进行真空检测真空压力大于或等于0.005MPa保持30s肥皂液不起泡为合格。

3.室内试验.焊缝抗拉强度应大于母材强度。

4.质量检验应随施工进展进行。

5.参考依据:《防水板应用技术工程CTTT/T238-1998》
